Obstruction Lighting for Telecom Towers
Telecom masts · Qatar · Aviation & Safety
Overview

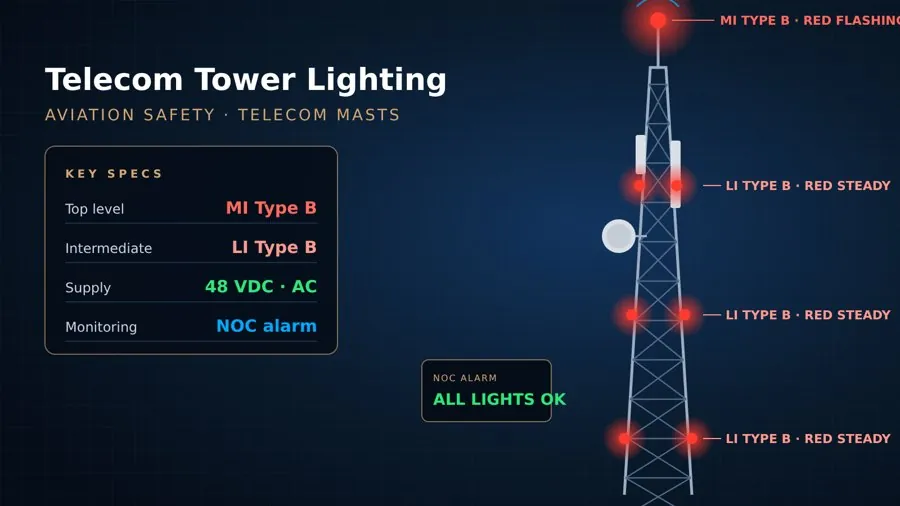

Aviation obstruction lighting for lattice towers, monopoles and rooftop telecom masts. A red flashing medium-intensity light marks the top, and steady red low-intensity lights mark each intermediate level, so the mast stays visible to helicopters and aircraft at night. The lights run on the site's 48 VDC telecom supply and report failures straight to the operator's network operations centre (NOC).
Scope of work
- Site survey and lighting plan per mast height and QCAA requirements
- Top level: MI Type B, 2,000 cd red flashing
- Intermediate levels: LI Type B, 32 cd red steady
- Controller with photocell, GPS flash synchronisation and alarm outputs
- Integration with site power (48 VDC) and the operator NOC
- Installation at height, testing, and preventive maintenance contracts
Key specifications
| Standards | ICAO Annex 14 · QCAA |
| Top level | MI Type B · red flashing |
| Flash rate | 20–60 flashes per minute |
| Intermediate | LI Type B · 32 cd red steady |
| Supply | 48 VDC telecom · 85–265 VAC option |
| Power | ≤ 10 W per LI light |
| Sync | GPS flash synchronisation |
| Monitoring | Dry contact / SNMP to NOC |
| Protection | IP66 · UV-stabilised lens |
| Structures | Lattice towers · monopoles · rooftop masts |
Division: Aviation & Safety
أضواء العوائق لأبراج الاتصالات
أبراج اتصالات · قطر
إنارة عوائق جوية للأبراج الشبكية والأبراج الأحادية وأبراج الاتصالات على الأسطح. يُميَّز رأس البرج بضوء أحمر وامض متوسط الشدة، وكل مستوى وسطي بأضواء حمراء ثابتة منخفضة الشدة، فيبقى البرج واضحاً للطائرات المروحية والطائرات ليلاً. تعمل الأضواء على تغذية الاتصالات 48 VDC في الموقع، وترسل أي عطل مباشرة إلى مركز عمليات الشبكة (NOC) لدى المشغّل.
- مسح الموقع وخطة الإنارة حسب ارتفاع البرج ومتطلبات QCAA
- القمة: MI Type B بشدة 2,000 شمعة أحمر وامض
- المستويات الوسطى: LI Type B بشدة 32 شمعة أحمر ثابت
- وحدة تحكم مع حساس ضوئي وتزامن الوميض عبر GPS ومخارج إنذار
- الربط بتغذية الموقع 48 VDC ومركز عمليات الشبكة
- التركيب على الارتفاعات والاختبار وعقود الصيانة الوقائية
