Obstruction Lighting for Towers
High-rise towers · Doha · Aviation & Safety
Overview

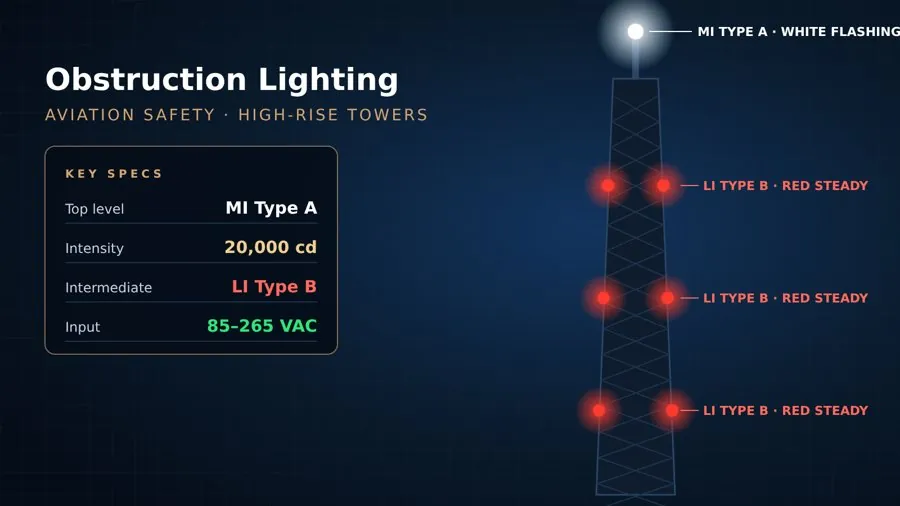

A complete aviation obstruction lighting system for a high-rise tower in Doha. The tower top carries medium-intensity Type A white flashing lights for day and night marking, and the intermediate levels carry low-intensity Type B steady red lights placed according to the structure height. Everything is fed and supervised from one control panel with battery backup, so the tower stays visible to pilots even during a power cut.
Scope of work
- Top of tower: MI Type A, 20,000 cd by day and 2,000 cd by night, white flashing
- Intermediate levels: LI Type B, 32 cd steady red, spaced per QCAA height rules
- Control panel: MCB, SPD surge protection, 24VDC battery backup, ATS, mimic diagram and alarm system
- Photocell switching between day and night intensity
- Alarm dry contacts to the building management system
- Testing, commissioning and QCAA approval support
Key specifications
| Standards | ICAO Annex 14, Vol. I, Ch. 6 |
| FAA guidance | AC 70/7460-1L |
| Authority | QCAA approved |
| Top level | MI Type A, white flashing |
| Intermediate | LI Type B, red steady |
| Supply | 85–265 VAC universal |
| Power | ≤ 15 W per light |
| LED life | 100,000 hours |
| Protection | IP65 / IP67, marine grade |
| Visibility | > 5 km |
Division: Aviation & Safety
أضواء العوائق للأبراج
أبراج مرتفعة · الدوحة
نظام متكامل لإنارة العوائق الجوية لبرج مرتفع في الدوحة. في قمة البرج أضواء متوسطة الشدة من النوع A بوميض أبيض للتمييز ليلاً ونهاراً، وفي المستويات الوسطى أضواء منخفضة الشدة من النوع B بلون أحمر ثابت موزعة حسب ارتفاع المبنى. يتم تشغيل كل الأضواء ومراقبتها من لوحة تحكم واحدة مع بطاريات احتياطية، فيبقى البرج واضحاً للطيارين حتى عند انقطاع الكهرباء.
- قمة البرج: MI Type A بشدة 20,000 شمعة نهاراً و2,000 ليلاً، وميض أبيض
- المستويات الوسطى: LI Type B بشدة 32 شمعة، أحمر ثابت، حسب قواعد الارتفاع في QCAA
- لوحة التحكم: قواطع MCB، حماية من الصواعق SPD، بطاريات احتياطية 24VDC، ATS، لوحة تمثيلية ونظام إنذار
- حساس ضوئي للتبديل بين شدة النهار والليل
- مخارج إنذار Dry Contact لنظام إدارة المبنى
- الاختبار والتشغيل ودعم الحصول على موافقة الهيئة
